La raboteuse DeWALT DW733 (1ère partie – présentation)

Ceux qui me suivent sur la page Facebook ou encore sur mon compte Instagram le savent, je possède, depuis quelques semaines, une nouvelle machine :  la DeWALT DW733.

Cette raboteuse professionnelle vient ainsi compléter mon outillage et me permettra, entre autres, de transformer des planches de bois brut pour en faire… de chouettes projets !

Je l’ai, d’ailleurs et comme les lecteurs les plus assidus l’on vu, déjà utilisée dans la réalisation du décapsuleur « magique » en bois de palette.

Vous voulez tout savoir sur cette machine ? Suivez-le guide !  🙂

Raboteuse DeWALT DW733

Pour le déballage, et ça devient rituel, j’utilise toujours mon outil multifonction Bessey DMT.

Raboteuse DeWALT DW733

On se demande toujours un peu comment on va retrouver l’outil dans son carton suite au transport, à l’entreposage, etc. Chez DeWALT, en tous cas, c’est bien protégé !

Raboteuse DeWALT DW733

La bête…

Raboteuse DeWALT DW733

Avant d’aller plus loin, quelques indications présentes sur le carton :

  • Puissance (absorbée) : 1.800 Watts
  • Vitesse à vide : 10.000 tr/min
  • Capacité maximale : 318 mm (contre 317 mm sur le site et 315 mm dans le manuel…)
  • Profondeur de rabotage max. : 3,2 mm (pour une largeur de planche max. de 140 mm)
  • Raccord pour aspiration efficace de la poussière
  • Poids : 33,5 kg

Raboteuse DeWALT DW733

Je sors donc la (lourde) machine de son emballage…

Raboteuse DeWALT DW733

… et retire le plastique de protection pour découvrir un outil qui semble, apparemment, de bonne fabrication.

Raboteuse DeWALT DW733

La raboteuse est fournie avec un manuel d’utilisation, mais aussi avec des vues éclatées de TOUTE la machine. J’en déduis donc qu’il doit être possible de commander chaque pièce séparément chez DeWALT : un gage de sérieux, non ?

Raboteuse DeWALT DW733

Petit zoom sur l’étiquette.
Rien de spécial sauf, peut-être, le « Made in Taiwan »… On n’aime pas voir ça, hein ?
Au fait, vous voulez savoir ce que signifie le « Cycle : S6 30% 1/3 min » ?
En cas d’utilisation du moteur pendant 1 minute, il faut le laisser reposer 3 min !

Raboteuse DeWALT DW733

Allez, on continue le déballage.

En dépliant une des deux rallonges de table, on découvre un (autre) carton à l’intérieur de la machine…

Raboteuse DeWALT DW733

… mais aussi un poussoir de sécurité !
C’est marrant, ça, je n’imaginais pas utiliser ce genre d’accessoire (que je trouve plutôt « étroit ») avec une raboteuse.

Raboteuse DeWALT DW733

Autre vue :

Raboteuse DeWALT DW733

Mais revenons au petit carton.

Raboteuse DeWALT DW733

Celui-ci contient ce que DeWALT appelle un « écran de dépoussiérage ».
Il s’agit, simplement, de l’adaptateur d’aspiration des poussières (et son manchon réducteur).

Raboteuse DeWALT DW733

Décemment, ce jaune me plait de plus en plus…   🙂

Raboteuse DeWALT DW733

Mais restons sérieux et passons, maintenant, en revue quelques détails de la machine.

L’interrupteur MARCHE/ARRÊT, classique mais de bonne fabrication :

Raboteuse DeWALT DW733

Le câble électrique est mis à l’intérieur de la machine au moment de la livraison, mais il sera ensuite accroché (ou enroulé) grâce au système de « retenue de câble » intégré à la raboteuse.

Raboteuse DeWALT DW733

Comme ceci :

Raboteuse DeWALT DW733

J’aime quand c’est pensé !  🙂

Déployons les (belles) rallonges métalliques pour continuer le tour d’horizon.

Raboteuse DeWALT DW733

Petite remarque sur les matériaux utilisés pour le châssis de la machine.
Contrairement à ce qu’on pourrait penser, les parties noires (comme, ici, le capot supérieur) sont en métal d’apparence robuste.

Raboteuse DeWALT DW733

Idem pour la base, bien entendu.

Raboteuse DeWALT DW733

Sur le dessus, on retrouve une manivelle (ici repliée car en mode « transport »).

Raboteuse DeWALT DW733

Celle-ci sert au réglage de la hauteur de rabotage.

Raboteuse DeWALT DW733

En l’actionnant, on fait tourner une (grosse) vis… enfin, plusieurs, grâce à un ingénieux système d’engrenage sous la machine…

Raboteuse DeWALT DW733

… qui va descendre ou remonter le moteur (et donc les fers) de la raboteuse.

Raboteuse DeWALT DW733

Cette manoeuvre pourra être effectuée précisément grâce à l’échelle de réglage de hauteur de rabotage présente sur la façade de l’outil.

Raboteuse DeWALT DW733

Notez ce dispositif, sans doute spécifique à DeWALT : un levier qui permet de bloquer la tête de la machine.

Raboteuse DeWALT DW733

Ne pas oublier de le relever pour changer la hauteur de rabotage, bien sûr…  😉

Raboteuse DeWALT DW733

Ca me fait penser que j’ai déjà vu/lu des problèmes de changement de hauteur de rabotage en cours d’usinage chez certains concurrents. Ici, le problème est, en tous cas, réglé dès le départ !

De part et d’autre de la raboteuse, on retrouve de (solides) poignées de transport.

Raboteuse DeWALT DW733

Poignées qui sont même extensibles… Manque juste un petit rembourrage en mousse pour être « top confort » !  😀

Raboteuse DeWALT DW733

Mais la machine peut aussi être portée par sa base, également grâce aux poignées.

Raboteuse DeWALT DW733

Des trous sont pratiqués dans les quatre pieds, dans le but de faciliter la fixation sur un établi.

Raboteuse DeWALT DW733

Remarque : il s’agit d’une raboteuse (trans)portable, dite « de chantier » et, à ce sujet, la marque préconise de la fixer sur une planche en contre-plaqué de 12,5 mm (ou plus) afin d’en faciliter le transport. Pourquoi pas ?

Tant qu’on est encore en train d’inspecter le châssis, je vous montre une petite molette dont on se demande l’utilité…. J’y reviendrai plus tard.   😉

Raboteuse DeWALT DW733

Avant d’utiliser la machine, le mode d’emploi préconise de vérifier le nivellement des rallonges de table.

Raboteuse DeWALT DW733

Comme (je cite) « Les deux rallonges doivent être de niveau avec la table principale », je sors mon niveau… pour me rendre compte que ce n’est pas terrible !

Raboteuse DeWALT DW733

Le réglage se fait par les écrous que vous pouvez voir aux extrémités du châssis, sous les rallonges en métal gris.

Raboteuse DeWALT DW733

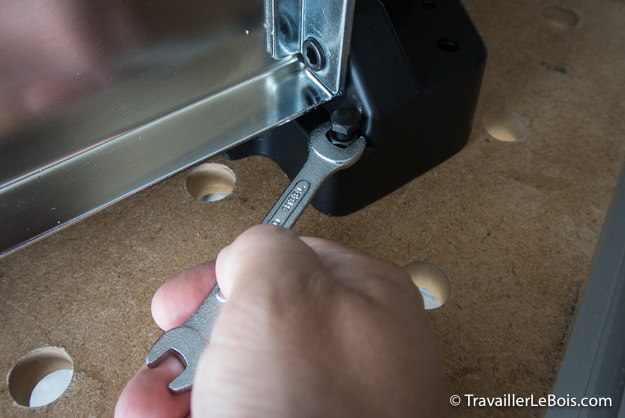

Une clé est fournie avec la machine pour desserrer ces écrous :

Raboteuse DeWALT DW733

Il faut donc desserrer, régler, puis resserrer pour verrouiller le réglage.

Raboteuse DeWALT DW733

Idem de l’autre côté, bien sûr.

Raboteuse DeWALT DW733

Mais je me rends compte qu’il subsiste toujours un petit jour…

Raboteuse DeWALT DW733

Pour cause… la rallonge est plus basse que la table !
Et, pour cela, il n’y a aucun réglage possible..

Raboteuse DeWALT DW733

Vue de l’autre côté, c’est flagrant.

Raboteuse DeWALT DW733

On parle d’un décalage d’1mm…

Raboteuse DeWALT DW733

Bref, je fais au mieux et me dis que, après tout, ça n’a pas beaucoup d’importance puisqu’il s’agit, ici, de rallonges et non de la table principale. Surtout que, et ça peut paraître étonnant, on ne ressent aucune résistance au moment de passer de l’une à l’autre !

Raboteuse DeWALT DW733

Tiens, vous vous demandez quelle longueur font les rallonges ?
Un peu plus de 28 cm chacune.

Raboteuse DeWALT DW733

Ce qui fait un total rallonge + table principale + rallonge de quasi 85 cm !

Raboteuse DeWALT DW733

Pour ceux qui n’ont jamais vu l’intérieur d’une raboteuse, voici, ci-dessous, une photo intéressante.
On peut voir les rouleaux d’entrainement (en noir) qui font avancer la planche (à une vitesse de 8 m/min) et la tête de coupe (en gris) sur laquelle sont fixés les fers.

Raboteuse DeWALT DW733

Je vous ai montré plus haut l’échelle de réglage de hauteur de rabotage, voici une autre vue.
Remarquez que DeWALT propose la double graduation : en pouces et en mm.

Raboteuse DeWALT DW733

Un des trucs cool que possède cette DW733, c’est son dispositif d’échelle d’enlèvement.
Kesako ? Un système tout simple qui permet de savoir combien de mm on va retirer sur notre morceau de bois. Pas mal, non ?!

Raboteuse DeWALT DW733

Cela fonctionne en venant toucher (et pousser, donc) le mesureur d’enlèvement qui se trouve sous la flèche jaune. J’y reviendrai dans un autre article qui montrera plus en détail l’utilisation de la machine.

Raboteuse DeWALT DW733

Pour régler la hauteur de rabotage, on a donc une manivelle sur le dessus de la machine.
Pour info, un tour complet correspond à 1,5 mm de différence.

Raboteuse DeWALT DW733

Et, comme les ingénieurs de chez DeWALT ont pensé beaucoup de choses, on dispose également d’un « réglage fin » car on peut, à tout instant, venir tourner le petit disque jaune et noir pour placer le « 0 » devant l’indicateur sur la droite.

Raboteuse DeWALT DW733

Si on tourne, ensuite, la manivelle dans le sens des aiguilles d’une montre, on sait qu’on diminue la hauteur de rabotage de – dans ce cas-ci – 1 mm. Ça peut servir !

Raboteuse DeWALT DW733

Je reviens maintenant sur la petite molette grise qui nous intriguait plus haut.

Raboteuse DeWALT DW733

A quoi sert-elle ? Il s’agit d’une butée de profondeur qui permet, en fonction du réglage, de déterminer des hauteurs de rabotage pré-réglées : 0, 6, 9 et 19 mm.

Raboteuse DeWALT DW733

Utile, par exemple pour raboter une série de planches en étant sûr de les avoir toutes, au final, à la même hauteur

On choisit, par exemple, 19 mm, puis on rabote en descendant au fur et à mesure la tête de rabotage jusqu’à la butée.

Raboteuse DeWALT DW733

Remarque : sur la photo ci-dessous, vous pouvez voir que la butée de 19 mm est réglable.
On peut, en effet, la changer (en tournant les boulons/écrous) pour déterminer une autre hauteur de rabotage spécifique. Pratique !

Raboteuse DeWALT DW733

Continuons la visite…

Lorsque viendra le changement de lames, il faudra démonter le cache « porte-outils » qui se trouve au-dessus du moteur. Très simple : une vis à retirer de part et d’autre.

Raboteuse DeWALT DW733

Bon, je ne vais pas faire cette manœuvre maintenant. Elle est, d’ailleurs, très bien expliquée dans le mode d’emploi.

Chose importante à noter :  la machine est fournie avec une jauge (dans le petit sachet sur la photo ci-dessous) qui permet de régler précisément la hauteur de la lame au moment du remplacement. En effet, les lames ne sont pas « jetables » car on peut les faire affûter plusieurs fois, avec un maximum de 3 mm par rapport à leur taille normale.

Raboteuse DeWALT DW733

Avant de procéder à un petit essai de cette raboteuse, je vais monter l’adaptateur d’aspiration des poussières. Ah, je ne vous ai pas dit, mais il est, lui aussi, en métal !

Raboteuse DeWALT DW733

On le place à la bonne hauteur…

Raboteuse DeWALT DW733

… puis on le fixe au moyen des 3 vis fournies.

Raboteuse DeWALT DW733

Une vis de chaque côté, et une dessous.

Raboteuse DeWALT DW733

Le manchon réducteur (en plastique, lui) vient simplement se fixer dessus.

Raboteuse DeWALT DW733

Cette sortie d’aspiration, parlons-en.
Sans le manchon, on a une sortie en Ø 100 mm et avec on est en Ø 60 mm…
Bref, rien qui correspond à mes embouts d’aspirateur ! Va falloir investir…  ^^

Raboteuse DeWALT DW733

Pour mes essais, je bricole donc une solution temporaire à l’aide… d’un sac en tissus Metabo !

Raboteuse DeWALT DW733

Le test !

Allez, on va pouvoir – enfin – démarrer la machine mais, avant cela, on n’oublie pas les protections : casque anti-bruit Peltor Optime I et lunettes de sécurité 3M. Indispensable !

Raboteuse DeWALT DW733

C’est parti pour un petit test… avec une planche de palette.

Raboteuse DeWALT DW733

Je choisis de commencer par retirer 0,5 mm. Pratique ce mesureur, n’empêche !

Raboteuse DeWALT DW733

J’appuie sur l’interrupteur et j’introduis la planche de bois…

Raboteuse DeWALT DW733

… qui ressort transformée !

Raboteuse DeWALT DW733

On peut constater que cette première passe n’est pas suffisante puisqu’il subsiste des zones non rabotées (des creux, en fait) :

Raboteuse DeWALT DW733

2-3 passages supplémentaires, en diminuant légèrement la hauteur de rabotage grâce à la manivelle, et on obtient quelque chose de nickel.

Raboteuse DeWALT DW733

Ultra doux au toucher, même, c’est assez impressionnant !

Raboteuse DeWALT DW733

Vidéo de démonstration :

Voyez, sur la photo ci-dessous, comment, à l’aide d’une machine de ce type, on passe d’un morceau de bois brut (comme en bas) à une planche (comme au dessus), et ce, en quelques secondes à peine !

Raboteuse DeWALT DW733

Ce n’est pas tout cela mais cet article est déjà assez long et je sens que certains décrochent.  🙂
Il est donc temps de replier et ranger la machine, sur l’étagère, pour une prochaine utilisation.

Raboteuse DeWALT DW733

Quoi, vous vouliez d’autres essais de rabotage ?? Cela fera l’objet d’un prochain article.  :-p

En attendant, et pour ceux qui sont déjà convaincus, faîtes attention où vous l’achetez car les prix peuvent varier très fort, la preuve* : EUR 1.029,90 sur Amazon.fr contre EUR 679,68 sur Amazon.de (prix constatés au 05/07/2016)

Allez, à bientôt, pour un prochain article, sur TravaillerLeBois.com !
