Utiliser le logiciel SketchUp pour la menuiserie

Pour concevoir un meuble, il existe plusieurs manières de travailler :

  • avec sa tête ;
  • avec une feuille de papier et un crayon ;
  • avec un logiciel de modélisation 3D.

Cette dernière solution est, bien sûr, la plus performante et, heureusement, il existe pour cela un logiciel gratuit et très bien conçu : SketchUp.

J’avoue avoir, plusieurs fois, tenté de l’utiliser mais sans persévérer… Sans doute l’impatience de toucher et travailler le bois.  🙂

Avec le temps, je me rends compte que ce serait quand même plus pratique pour la conception des projets et l’achat du matériel de base. Je m’y suis donc remis aujourd’hui en pratiquant quelques exercices sur base de vidéos YouTube (avec un ordinateur et une tablette à côté, c’est vraiment pratique !)

Apprendre SketchUp

Toujours dans l’idée d’utiliser SketchUp pour des choses concrètes, J’ai, ensuite, eu l’idée de modéliser la table basse en chêne présentée dans cet article et je me suis dit que cela pourrait vous intéresser.  🙂

Soyez cependant indulgents, je ne suis qu’un débutant et n’utilise sans doute pas ce logiciel de manière optimale et conformément aux règles.. Mais tant que ça fonctionne.  😉

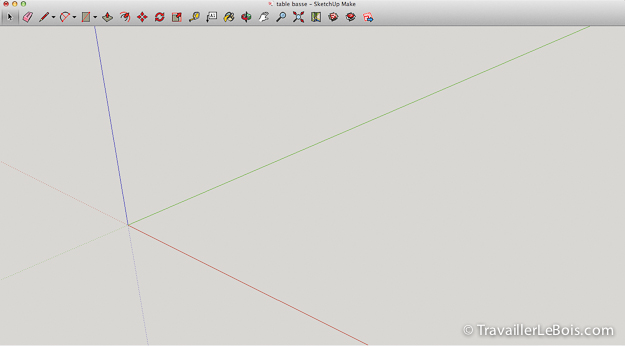

Pour commencer, on ouvre SketchUp en choisissant une interface adaptée pour la menuiserie (il existe une présélection pour cela) et on se retrouve avec un écran vide ainsi que des lignes de couleur représentants les 3 axes (3D).

SketchUp Menuiserie Meuble

Je commence par créer un objet (symbolisant une planche) aux dimensions de celles de mon plateau, c’est à dire 90x18x2cm.

Je trace d’abord la base de la forme avec l’outil “Rectangle”.

Astuce : vous pouvez dessiner grossièrement la forme puis, après avoir lâché votre souris, tapez les deux dimensions avec le clavier numérique, en mettant un “point virgule” entre les deux.
Ici : “900;180”, car on se trouve en mm. La forme se mettra automatiquement aux mesures indiquées.

SketchUp Menuiserie Meuble

Puis j’épaissis de 2cm le rectangle à l’aide de l’outil “Pousser/Tirer”.
Idem, vous pouvez taper “20” pour que la forme se mette précisément à cette épaisseur.

SketchUp Menuiserie Meuble

Afin de dupliquer cette forme, et de ne pas la modifier accidentellement, je la convertis en “groupe” après l’avoir sélectionnée entièrement.

SketchUp Menuiserie Meuble

Je copie ensuite ma planche à l’aide de l’outil “Déplacer/Copier”, tout en suivant l’axe horizontal (rouge) :

SketchUp Menuiserie Meuble

Et je me retrouve donc avec un plateau constitué de cinq planches.

SketchUp Menuiserie Meuble

Livre SketchUp pour le bois initiation menuiserie BLB-Bois acheter sur Amazon

De nouveau, je convertis toutes ces planches en un seul “groupe”.

SketchUp Menuiserie Meuble

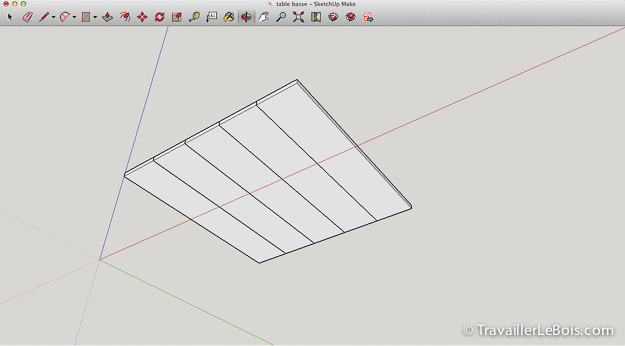

Pour réaliser les pieds, je décide d’élever le plateau à 40cm du niveau zéro (correspondant, en fait, à la hauteur totale des pieds). Pour cela, j’utilise toujours l’outil “Déplacer/Copier” tout en suivant l’axe vertical (bleu).

SketchUp Menuiserie Meuble

Une petite rotation de vue pour voir et travailler en dessous du plateau.

SketchUp Menuiserie Meuble

Avant de faire les pieds, et étant donné qu’ils sont disposés, en réalité, un peu en retrait du bord du plateau, je trace un repère à 12mm du bord à l’aide de l’outil “Mètre”.

SketchUp Menuiserie Meuble

Je fais d’ailleurs cela sur toute la périphérie du plateau.

SketchUp Menuiserie Meuble

Mes pieds étant constitués de quatre planches de 40x6x2cm, je dessine d’abord la base de ces pieds.

SketchUp Menuiserie Meuble

Petite explication : pour “faire” la planche, je me place sur une zone et j’utilise l’outil “Pousser/Tirer” pour allonger l’objet jusqu’à la dimension souhaitée (ici = 40cm, la hauteur du pied).

Je place donc ma souris sur un rectangle (zone hachurée) :

SketchUp Menuiserie Meuble

Et je “tire” :

SketchUp Menuiserie Meuble

La même chose pour les autres côtés du pied.

SketchUp Menuiserie Meuble

Et voilà le résultat, conforme à la réalité.

SketchUp Menuiserie Meuble

Avec un peu de recul visuel, ça donne ça :

SketchUp Menuiserie Meuble

Comme il s’agit d’un élément qui existe plusieurs fois, et par facilité, je le duplique (et pour cela je le transforme toujours en “groupe”).

SketchUp Menuiserie Meuble

Et donc :

SketchUp Menuiserie Meuble

Petit détail : je ne sais pas vraiment pourquoi, mais quand j’ai réalisé cette table basse, j’ai mis deux pieds dans un sens, et les deux autres dans l’autre sens.

Donc, pour cela et pour être en parfaite adéquation avec la réalité, je retourne le pied :

SketchUp Menuiserie Meuble

On peut ainsi voir que les emboitements des pieds sont différents.

SketchUp Menuiserie Meuble

Et voilà les quatre pieds réalisés.
On a donc une table basse, sans plateau inférieur et sans les traverses.

SketchUp Menuiserie Meuble

Avant de dessiner les traverses, et comme pour les pieds, je trace des repères car ces planches sont également mises un peu en retrait par rapport aux pieds du meuble (5mm)

SketchUp Menuiserie Meuble

Et voilà une première traverse dessinée.

SketchUp Menuiserie Meuble

Je fais la même chose pour les trois autres…

SketchUp Menuiserie Meuble

Celles du bas sont disposées, elles, à 5cm du sol. Je commence donc par tracer un repère à l’aide de l’outil “Mètre”.

SketchUp Menuiserie Meuble

Puis je duplique la traverse du haut afin de fabriquer celle du bas. En oubliant pas de la réduire un peu car, contrairement à celle du haut qui fait 6cm, celle du bas ne fait que 5cm de hauteur..

SketchUp Menuiserie Meuble

Je fais la même chose pour les quatre autres.

SketchUp Menuiserie Meuble

Le plateau du haut étant fait, les pieds aussi, les traverses aussi, il reste à dessiner le plateau inférieur qui repose sur les traverses du bas. Vous suivez ?  🙂

Pour cela, je duplique d’abord le plateau principal et j’élève son double afin de pouvoir le travailler.

SketchUp Menuiserie Meuble

Comme celui-ci est affleurant aux pieds, je dois d’abord le rétrécir un peu (12mm sur chaque côté). Je travaille planche par planche, toujours avec l’outil “Pousser/Tirer”.

SketchUp Menuiserie Meuble

On voit, ci-dessous, que le plateau est maintenant plus étroit :

SketchUp Menuiserie Meuble

Et comme il est encastré à l’intérieur des quatre pieds de la structure, je dois lui retirer des coins de 8,5×8,5cm (les pieds faisant, au total, 8x8cm).
Pour cela je dessine un petit carré :

SketchUp Menuiserie Meuble

Et j’utilise l’outil “Pousser/Tirer” pour supprimer cette zone.

SketchUp Menuiserie Meuble

Je continue la même procédure sur les autres coins.

SketchUp Menuiserie Meuble

J’ai maintenant un plateau qui peut “entrer” dans la structure.

SketchUp Menuiserie Meuble

Je le sélectionne donc pour le descendre en suivant l’axe vertical (bleu) :

SketchUp Menuiserie Meuble

Et voilà le travail !    🙂

SketchUp Menuiserie Meuble

Ceci étant fait, je suis de nouveau motivé pour utiliser SketchUp qui est, il faut bien l’avouer, très pratique pour modéliser ses idées et les peaufiner avant de passer à une réalisation concrète.

Livre SketchUp pour le bois initiation menuiserie BLB-Bois acheter sur Amazon

En guise de conclusion, je n’ai pas résisté à faire un petit photomontage pour comparer mon dessin à une photo réelle de la table basse :

SketchUp menuiserie meuble bois

Pas mal, non ?   🙂

EDIT : Je voudrais remercier jft68 du forum “Copain des copeaux” qui a également modélisé ma table basse en y ajoutant les assemblages par Domino (Festool). Du très beau travail !
