Réalisation d’une table de salon en chêne massif (4ème partie : la fixation des plateaux)

Après les première, deuxième et troisième parties de ce projet, je montre ici comment j’ai procédé pour la fixation des plateaux.

Après de longues interrogations et recherches, j’ai décidé de réaliser des petits taquets qui seront fixés aux plateaux et emboités dans les traverses à l’aide de Domino.

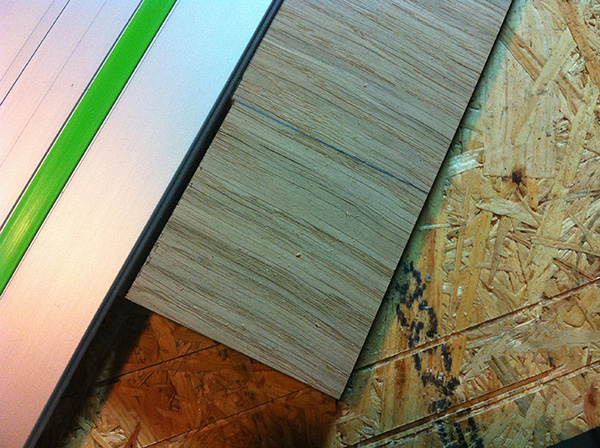

Première étape : la découpe des taquets dans les restes de chêne.

Travailler le bois table chêne Festool TS55

La découpe en série :

Travailler le bois table chêne Festool TS55

Et les 16 futurs taquets !

Travailler le bois table chêne Festool Domino

L’utilité de l’accessoire Festool pour center les pièces étroites..

Travailler le bois table chêne Festool Domino

Ici aussi, j’ai utilisé une cale pour tricher avec la Domino. Le but étant d’avoir un petit écart dans l’emboîtement, ce qui aura pour effet de “presser” les plateaux contre les traverses. Explication en images plus loin..

Travailler le bois table chêne taquet Domino

Le réglage de hauteur de la Domino qui est “trompé” par l’usage des petites cales d’épaisseur :

Travailler le bois table chêne Festool Domino

Et voilà le but de la “tromperie”. On peut voir ici comment le taquet est fixé à un niveau plus bas que le dessus de la traverse..

Travailler le bois table chêne Festool Domino

Le fraisage a aussi été fait plus large dans les traverses, afin de permettre au bois des plateaux de se dilater..

Travailler le bois table chêne Domino

Les taquets ainsi préparés, j’ai ensuite découpé le plateau inférieur pour qu’il puisse se loger entre les quatre pieds.

Et, pour cela, j’ai posé la table en devenir sur le plateau inférieur :

Travailler le bois table chêne

Ca affleure bien, c’est tout bon.

Travailler le bois table chêne

Travailler le bois table chêne

Je me suis servi d’une épaisseur d’équerre à combinaison Stanley comme “espaceur” pour la dilatation.

Travailler le bois table chêne

Et j’ai tracé les découpes, très simplement.

Travailler le bois table chêne

Ensuite, il ne restait plus qu’à aller faire les découpes dans le garage..

Travailler le bois table chêne

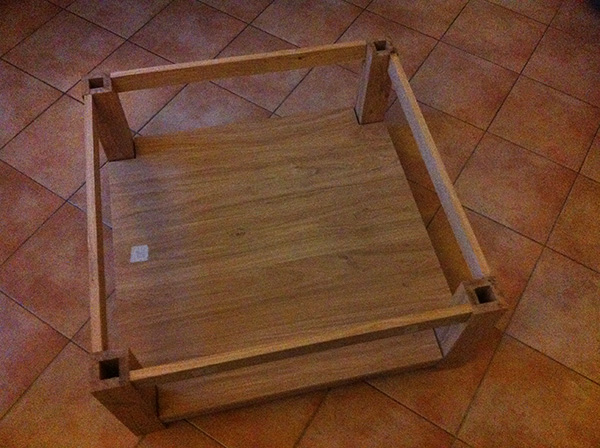

Le plateau et la table (dont la structure n’était pas encore complètement collée) :

Travailler le bois table chêne

Dans le garage :

Travailler le bois table chêne Festool TS55

Premières coupes avec la scie circulaire :

Travailler le bois table chêne Festool TS55

Dans les deux sens :

Travailler le bois table chêne Festool Trion

Y’a plus qu’à !

Travailler le bois table chêne Festool Trion

Pour la finition des découpes, j’ai utilisé une scie sauteuse à l’envers, c’est plus facile pour repérer le trait de coupe.

Travailler le bois table chêne Festool Trion

Un petit coup de papier de verre pour finir, et voilà !

Travailler le bois table chêne Festool

En position dans la structure (avec un peu de jeu pour la dilatation du bois) :

Travailler le bois table chêne

(Re)pose du plateau supérieur :

Travailler le bois table chêne

Là, on touche au but !

Travailler le bois table chêne



Mais avant de fixer les plateaux, et de les traiter, j’ai fait quelques petites retouches.
J’avais, en effet, quelques petits noeuds creux à combler..

Travailler le bois table chêne

Pour cela, j’ai acheté un reboucheur bois pétrissable de la marque Polyfilla.

Travailler le bois table chêne

Etalement de la matière avec une spatule :

Travailler le bois table chêne

Ici, c’est comblé, mais pas encore poncé :

Travailler le bois table chêne

Et après ponçage :

Travailler le bois table chêne

Pas mal, mais je n’ai pas été assez patient et j’ai poncé assez vite, sans en remettre un peu..



Les taquets réalisés et les plus grosses retouches effectuées, je pouvais maintenant passer à la fixation proprement dite des plateaux, en commençant par le plateau inférieur “emprisonné” dans la structure.

Travailler le bois table chêne

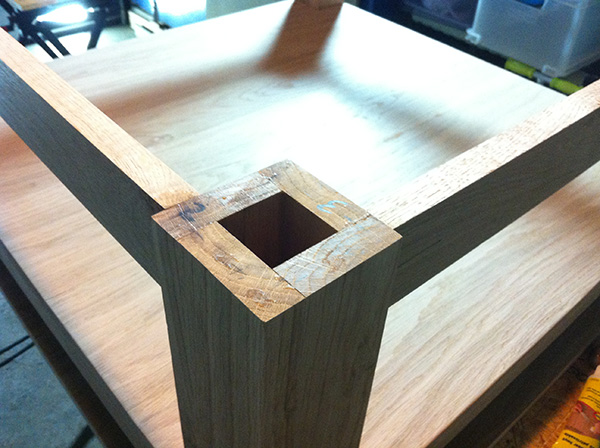

Mais J’en ai rapidement profité pour parfaire le dessus des pieds qui accueillera le plateau supérieur.

Travailler le bois table chêne

Un petit coup de Rotex :

Travailler le bois table chêne Festool Rotex

Et c’est parfait !

Travailler le bois table chêne

Donc, maintenant, l’opération consistait à fixer le plateau inférieur avec les taquets.
Pour cela, je l’ai remonté contre les traverses du haut, et je l’ai fixé temporairement avec des serre-joints. Le but étant de me permettre de fraiser les traverses afin d’y insérer les taquets.

Travailler le bois table chêne

Fraisage des mortaises pour les taquets :

Travailler le bois table chêne Festool Domino

Et donc le système :

Travailler le bois table chêne Festool Domino

Pas évident de travailler comme ça, mais ça a été.

Travailler le bois table chêne Festool Domino

Et voilà les mortaises et les taquets dedans :

Travailler le bois table chêne

Il ne restait plus qu’à redescendre le plateau inférieur contre les traverses, et le refixer avec les serre-joints pour retourner le tout.

Travailler le bois table chêne

Et donc à l’envers. Prêt à fixer les taquets !

Travailler le bois table chêne

Le taquet qui n’est pas contre le plateau :

Travailler le bois table chêne

D’abord un pré-trou :
(J’ai posé, ici, un morceau de ruban adhésif sur la mèche pour éviter de forer trop profond et percer mon plateau.)

Travailler le bois table chêne Bosch GSR

Puis vissage. Pas trop fort.. du moment que le taquet presse un minimum contre le plateau.

Travailler le bois table chêne Bosch GDR

Ca serre juste comme il faut.

Travailler le bois table chêne

La suite :

Travailler le bois table chêne

Et voilà, c’est fixé !

Travailler le bois table chêne

On retourne le tout :

Travailler le bois table chêne

Et une petite vue de côté :

Travailler le bois table chêne

J’ai procédé exactement de la même manière pour le plateau supérieur mais sans faire de photo..
La suite ? Traitement du bois et.. le résultat dans la 5ème et dernière partie.
