Réglage du laser de la scie à onglet Metabo KGS 216 M

Il y a quelques temps, j’ai publié une présentation de la scie à onglet radiale Metabo KGS 216 M dans laquelle je conseillais de procéder, au moins une fois, au réglage d’équerrage de la lame et à l’alignement du laser.
Cette opération ayant pour but, s’il fallait le préciser, d’être certain que la coupe à 0° soit bien d’équerre par rapport aux butées de la machine et que la ligne indiquée par le laser soit bien celle suivie par la lame de scie.

Suite à cet article, j’ai reçu quelques messages de lecteurs intéressés par la technique de mise en oeuvre… la voici donc détaillée ci-après, en images.

La machine en question :

Régler laser Metabo KGS 216 M

Avec son guidage par laser qui permet, en principe, de savoir précisément à quel endroit la lame de scie va couper.

Régler laser Metabo KGS 216 M

Ce modèle possède, d’ailleurs, et comme de nombreux autres modèles du marché, un guidage par laser (à gauche) ET un éclairage de la zone de travail par LED (à droite).

Régler laser Metabo KGS 216 M

Pour accéder au réglage, il faut d’abord retirer le cache protecteur à l’aide un tournevis à empreinte PHILLIPS (PH).

Régler laser Metabo KGS 216 M

Il y a une vis de chaque côté…

Régler laser Metabo KGS 216 M

On peut constater que l’étanchéité aux saletés laisse à désirer… alors que je passe la machine à l’air comprimé après quasi chaque utilisation !

Régler laser Metabo KGS 216 M

Mais qu’importe, c’est l’occasion de nettoyer tout ça… à l’air comprimé !  🙂

Note : quand je vous parlais de l’utilité d’un compresseur d’air dans un atelier bois….

Régler laser Metabo KGS 216 M

Et voilà, on y voit plus clair.

L’idée étant de travailler avec les trois vis à six pans creux qui se trouvent sur la gauche.

Régler laser Metabo KGS 216 M

Mais avant d’aller plus loin, il est intéressant de vérifier l’équerrage de la lame ; c’est à dire voir si la coupe à 0° est bien ok.

Pour cela, je place une équerre métallique contre les guides de butée et je fais coulisser la lame le long de l’équerre.

Régler équerrage Metabo KGS 216 M

Dans mon cas, le réglage est ok (car déjà corrigé il y a quelques mois), mais s’il y avait une modification à faire, celle-ci se fait en desserrant (puis en resserant) les vis à six pans creux qui se trouvent derrière chaque butée.

Régler équerrage Metabo KGS 216 M

Une fois cette opération effectuée, je décide de travailler en m’aidant d’une coupe de référence taillée dans un morceau de MDF.

Réglage laser Metabo KGS 216 M

Comme, dans ce cas-ci, ça ne sert à rien de passer à travers la pièce de bois, je choisis d’utiliser la butée de profondeur de coupe.

Réglage laser Metabo KGS 216 M

C’est grâce à ce dispositif — tout simple —, qu’il est possible d’empêcher la scie de descendre plus bas : la tige filetée venant s’arrêter contre la butée..

Réglage laser Metabo KGS 216 M

Et donc on peut tracer la rainure :

Réglage laser Metabo KGS 216 M

A noter qu’il est important, tant qu’à faire, d’utiliser la fonction radiale de la scie, afin d’avoir la rainure la plus longue possible.

Réglage laser Metabo KGS 216 M

Le laser allumé sur le trait de scie donnant ceci :

Réglage laser Metabo KGS 216 M

On peut voir que le laser se trouve quasi au milieu du trait de coupe…

Réglage laser Metabo KGS 216 M

… tandis qu’à l’autre côté, le laser est débordant sur la gauche de la rainure.

Réglage laser Metabo KGS 216 M

On parle ici d’un décalage de 1-1,5mm sur 30cm.

Pour régler cela, il faut tout d’abord travailler sur l’ajustement latéral du laser.
On utilise un embout pour clé à six pans creux, et on dévisse la vis du milieu (celle se trouvant juste aussi du laser).

Réglage laser Metabo KGS 216 M

En desserrant complètement la vis, on constate qu’il s’agit simplement d’un petit bout de plastique avec une diode laser.

Réglage laser Metabo KGS 216 M

Avec un trou central oblong permettant de jouer sur la position latérale (gauche/droite) du laser.

Réglage laser Metabo KGS 216 M

C’est aussi l’occasion de serrer les autres petites vis à fleur de la pièce plastique.
Car la deuxième étape consistera à « pousser » la pièce un peu de biais sur la gauche, ou sur la droite, en jouant avec la profondeur de ces vis. Vous suivez ?  🙂

Réglage laser Metabo KGS 216 M

Quand vous remonter le support plastique du laser, n’hésitez pas à utiliser un deuxième tournevis pour maintenir le laser dans la positon désirée pendant le (re)serrage.

Réglage laser Metabo KGS 216 M

Ensuite vérification sur le trait de scie de référence… c’est parfait !

Réglage laser Metabo KGS 216 M

Sauf que, dans la longueur, on constate que le laser part franchement sur la droite (en bas de l’image).

Réglage laser Metabo KGS 216 M

Je vérifie, avant d’aller plus loin, le premier réglage du laser, en déplaçant simplement la lame (et donc le laser) le long de l’axe. Ca, c’est ok !

Réglage laser Metabo KGS 216 M

Pour ajuster le laser à l’angle droit, il faut donc jouer sur les deux petites vis qui se trouvent de part et d’autre de la vis centrale.

Comme, dans mon cas, le trait part sur la droite, je décide de visser la vis de droite pour, justement, « pousser » la pièce afin qu’elle dirige le faisceau du laser vers la gauche.

Réglage laser Metabo KGS 216 M

C’est aussi simple que ça et… ça fonctionne !

Réglage laser Metabo KGS 216 M

Pour ma part, je préfère que le laser indique la partie gauche du trait de scie.
Cela me permet, au besoin, de recouper légèrement pour être plus précis mais, en tous les cas, de ne pas couper ma pièce trop juste !

Réglage laser Metabo KGS 216 M

Et, tant qu’on y est, je passe un petit coup de produit nettoyant pour lame et fraise.
Ce produit étant destinée à enlever les résidus de sciage et de résine, c’est exactement ce qu’il me faut.

Réglage laser Metabo KGS 216 M

Le pièce de recouvrement (remontée) est comme neuve, et les petites vitres en plexi aussi !

Réglage laser Metabo KGS 216 M

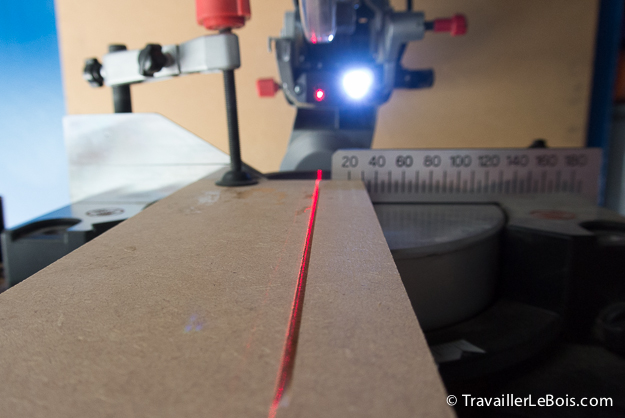

Et voilà le travail !

Réglage laser Metabo KGS 216 M

Comme vous pouvez le voir sur la photo ci-dessus, le laser suit maintenant parfaitement la partie gauche de mon trait de référence, c’est exactement ce que je veux.

Néanmoins, je dois avouer que j’utilise plutôt ce guidage comme « indicateur rapide », car je préfère toujours descendre la lame au bord de la pièce à couper avant de scier… vieille habitude !

J’espère cependant que cette petite démo permettra au possesseur de la scie Metabo de pouvoir la régler correctement, et donc de pouvoir optimiser son utilisation.

A noter que cette méthode est valable également pour la Metabo KGS 254 M.

Merci pour votre lecture.



Edit du 10 février 2015 : une technique pour améliorer l’invasion des poussières dans les orifices du laser et de la LED. Merci à Dominique T. pour l’astuce et la photo !

Astuce scie Metabo KGS 216 M
