Le gabarit de perçage Kreg Jig K4 Master System

Si, comme moi, vous vous intéressez à la menuiserie « à l’américaine », et que vous regardez les vidéos dédiées sur YouTube, vous avez certainement déjà entendu parler des gabarits Kreg.

Ces outils, qu’on appelle « Pocket Hole Jigs », permettent de réaliser des assemblages à l’aide de vis cachées de manière très simple et très rapide.

Comment cela fonctionne-t-il ? C’est ce que je vais vous présenter dans l’article du jour.  🙂

Le gabarit que j’ai testé est le modèle « Master System K4MS » (MS pour Master System).

Gabarit Kreg Jig Master System K4

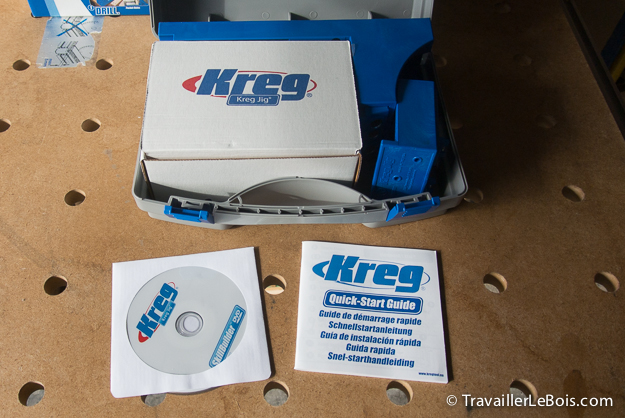

Dans la boîte en carton, on retrouve une valisette en plastique et une (autre) boîte en carton.

Gabarit Kreg Jig Master System K4

Le gabarit Kreg est fourni non monté, en kit.

Gabarit Kreg Jig Master System K4

Le tout est emballé soigneusement dans des plastiques individuels.

Gabarit Kreg Jig Master System K4

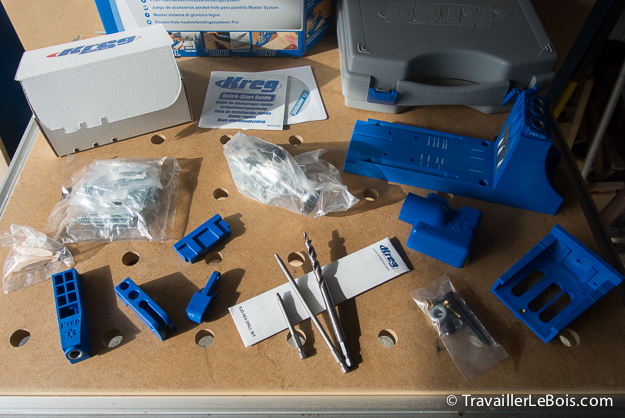

Voici tout ce qui se trouve dans la valisette :

Gabarit Kreg Jig Master System K4

Le mode d’emploi (en Français) est assez clair.

Gabarit Kreg Jig Master System K4

Le gabarit en tant que tel est composé d’un support en plastique et d’une presse en métal.

Gabarit Kreg Jig Master System K4

Pour monter la presse sur le gabarit, rien de compliqué, juste 4 vis et 4 écrous.

Gabarit Kreg Jig Master System K4

Kreg a pensé à tout, pas besoin de clé pour les écrous…

Gabarit Kreg Jig Master System K4

Et voilà le gabarit monté !

Gabarit Kreg Jig Master System K4

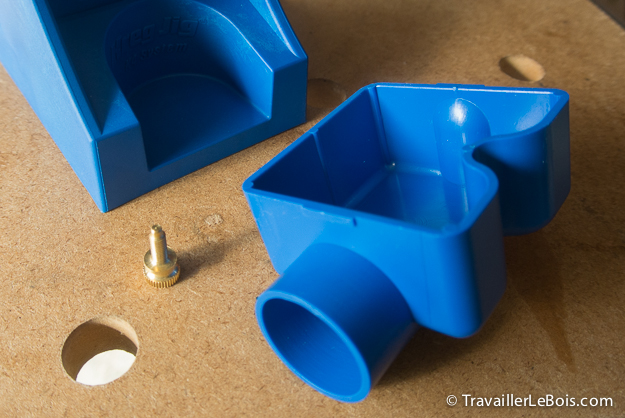

J’oubliais le petite vis dorée qui permet de bloquer le guide de perçage…

Gabarit Kreg Jig Master System K4

Pour travailler proprement, on peut monter un petit boîtier qui permet l’extraction des sciures à l’aide d’un aspirateur.

Gabarit Kreg Jig Master System K4

Le principe est simple, on place le boîtier devant les fentes de vissage du gabarit…

Gabarit Kreg Jig Master System K4

et le système est opérationnel.

Gabarit Kreg Jig Master System K4

Le guide de perçage est amovible.

Gabarit Kreg Jig Master System K4

Ce qui permet de l’utiliser indépendamment du gabarit, par exemple pour des réparations.

Gabarit Kreg Jig Master System K4

On voit, ici, que la partie qui entre en contact avec le foret est, elle, en métal.

Gabarit Kreg Jig Master System K4

En parlant de foret, il faut d’abord le régler au niveau de la profondeur de perçage.
Pour cela, rien de plus simple : le placer sur le gabarit et régler le pas au niveau de la graduation de l’épaisseur de la pièce à travailler (ici 19mm).

Gabarit Kreg Jig Master System K4

Le second réglage du gabarit est celui du guide de perçage.
Encore une fois, il suffit de le régler à la graduation voulue, toujours en fonction de la pièce à travailler.

Gabarit Kreg Jig Master System K4

Enfin, dernier réglage, celui du serre-joint.
Ici, on procède par tatonnement en désertant (ou en serrant) l’écrou de blocage tout en réglant le tampon de la presse.

Gabarit Kreg Jig Master System K4

Un petit mot sur l’emplacement des trous de perçage qui se présentent comme ceci :

Gabarit Kreg Jig Master System K4

La notice du gabarit est relativement claire à ce sujet.

Emplacement des trous de perçage du gabarit_Kreg

Dans les accessoires fournis, il y a une entretoise (appelée « space box »), à gauche sur la photo ci-dessous.

Gabarit Kreg Jig Master System K4

Celle-ci se fixe sur le guide de perçage…

Gabarit Kreg Jig Master System K4

… et permet de régler l’espacement du guide pour l’adapter à une épaisseur de planche de 19mm.

Encore une fois, la notice est claire :

Entretoise du Kreg Jig mobil

Autre accessoire fourni, une butée de support (non testée car celle-ci est utilisable quand le gabarit est utilisé en système stationnaire).

Gabarit Kreg Jig Master System K4

Enfin, un socle permet (également) d’utiliser le guide de perçage de manière mobile.

Gabarit Kreg Jig Master System K4

Monté sur le guide :

Gabarit Kreg Jig Master System K4

Quelques explications :

Socle de perçage portable du gabarit Kreg

Dans la boîte en carton brune, il y a… un (beau) serre-joint !

Gabarit Kreg Jig Master System K4

Et, et là c’est vraiment fini, un « mini Pocket Hole« , aussi destiné à être utilisé de manière (ultra) mobile, pour des petites réparations.
A noter que celui-ci est fourni avec un embout carré court (ce qui peut être utile, on le verra plus loin).

Gabarit Kreg Jig Master System K4

Voici donc tout ce qui est fourni dans le kit « Kreg Jig K4MS« .

Gabarit Kreg Jig Master System K4

Je n’y croyais pas trop mais, en fin de compte, tout rentre encore dans la valisette.

Gabarit Kreg Jig Master System K4

Si si, on sait même la fermer !    🙂

Gabarit Kreg Jig Master System K4

L’utilisation

En guise de démonstration, j’ai décidé de vous montrer l’utilisation du gabarit Kreg pour trois types d’assemblages.

Gabarit Kreg Jig Master System K4

Ceux-qui suivent la page Facebook de TravaillerLeBois.com ont déjà vu la photo ci-dessous.

Gabarit Kreg Jig Master System K4

On va, par contre, commencer par s’entraîner sur une chute de pin.
L’idée est d’assembler les deux morceaux de cette manière :

Gabarit Kreg Jig Master System K4

Dans tous les cas, on commence par mesurer l’épaisseur de la pièce à percer, afin de régler le gabarit.

Gabarit Kreg Jig Master System K4

Epaisseur de 18mm, on règle donc le guide sur 19mm (hé oui, il n’y a pas de 18mm sur le gabarit).

Gabarit Kreg Jig Master System K4

On fait pareil avec le foret (en le décalant un tout petit peu afin d’approcher la réalité des 18mm…)

Gabarit Kreg Jig Master System K4

Et enfin l’ajustement du serre-joint.

Gabarit Kreg Jig Master System K4

Une fois ces réglages, on place la pièce au centre du gabarit.

Gabarit Kreg Jig Master System K4

Et on fore.

Gabarit Kreg Jig Master System K4

Un côté, puis l’autre.

Gabarit Kreg Jig Master System K4

Remarquez que je n’ai pas utilisé le système d’aspiration, ceci pour en vérifier par après l’intérêt réel…

Gabarit Kreg Jig Master System K4

Deux trous en obliques, donc.

Gabarit Kreg Jig Master System K4

Sur la photo ci-dessous, on peut voir que le foret laisse une empreinte spécifique, destinée à retenir la vis d’assemblage et ne pas percer la planche.

Gabarit Kreg Jig Master System K4

A propos de vis, il en existe toute une série, des longues, des courtes, des avec filetage fin, d’autres avec filetage « grossier »…. Encore une fois, le mode d’emploi du gabarit est explicite.

Gabarit Kreg Jig Master System K4

A noter que l’empreinte des vis Kreg est spécifique, de type « carrée ».

Gabarit Kreg Jig Master System K4

Pour les assembler, on maintient donc ensuite les deux pièces de bois (ici avec un serre-joint traditionnel) et on insère la vis.

Gabarit Kreg Jig Master System K4

Insertion parfaite, sans écraser le bois.

Gabarit Kreg Jig Master System K4

Les deux vis mises en place :

Gabarit Kreg Jig Master System K4

Et voici un bel assemblage.
Comme disent les américains, c’est « flush » (à ras) !

Gabarit Kreg Jig Master System K4

Pour les assemblages qui doivent être totalement invisibles, Kreg propose des petites pièces de bois destinées à combler les trous.

Gabarit Kreg Jig Master System K4

Maintenant que le premier assemblage « test » est concluant, il est temps de passer au premier assemblage de la série des 3 proposés plus haut.

Les assemblages

L’idée est d’assembler 4 planches pour fabriquer, par exemple, une petite étagère.

Gabarit Kreg Jig Master System K4

Ce coup-ci, je décide d’utiliser le système d’aspiration afin d’en évaluer son efficacité.

Gabarit Kreg Jig Master System K4

Mais….. celui-ci fait malheureusement le même diamètre que celui de mon tuyau d’aspirateur Festool !    🙁

Gabarit Kreg Jig Master System K4

Heureusement, je me suis souvenu que j’avais reçu, à l’époque, un petit adaptateur avec mon aspirateur eau et poussière Kärcher.

Gabarit Kreg Jig Master System K4

Ca fonctionne, c’est parfait !

Gabarit Kreg Jig Master System K4

On fore.

Gabarit Kreg Jig Master System K4

A partir de ce moment, on se rend déjà compte avec quelle facilité, on travaille avec le gabarit Kreg.
Le forage effectué, on déserre la presse, on retourne le morceau de bois et ainsi de suite… il n’y a pas à réfléchir ou à mesurer ; un jeu d’enfants !

Gabarit Kreg Jig Master System K4

Il n’a d’ailleurs fallu que quelques secondes pour arriver à ce résultat ; c’est à dire un assemblage prêt à être finalisé, très facilement.

Gabarit Kreg Jig Master System K4

Pour maintenir les pièces à assembler, j’ai utilisé mes bench dogs (reçus à Ludo, de « Concept Bois & Bricolages« ). C’est vraiment pratique !

Gabarit Kreg Jig Master System K4

Pour le vissage, j’ai utilisé l’embout « cours » du mini Pocket Hole fourni dans la valisette.
Heureusement, aussi, que ma visseuse est courte… sinon j’aurais du effectuer l’assemblage sur le côté extérieur.

Gabarit Kreg Jig Master System K4

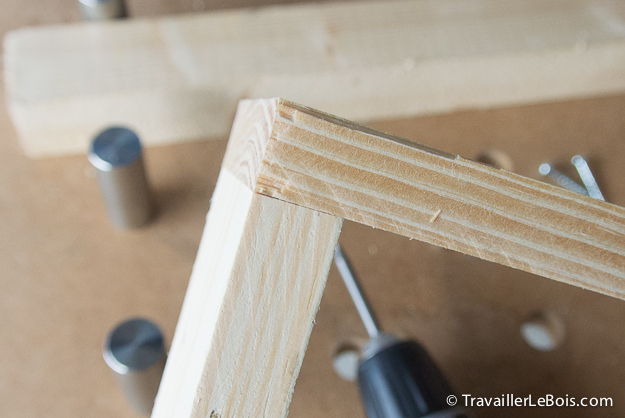

Encore un bel assemblage « flush » !   🙂

Gabarit Kreg Jig Master System K4

Ceux qui ne possèdent pas de bench dogs (ni d’ailleurs de table type « MFT ») peuvent utiliser un simple serre-joint, comme ceci :

Gabarit Kreg Jig Master System K4

Et voilà !

Gabarit Kreg Jig Master System K4

Le deuxième assemblage consiste en la fabrication d’un petit cadre.

Gabarit Kreg Jig Master System K4

Etant donné que la pièce de bois est plus petite, il faut modifier sa position sur le gabarit.
Dans ce cas, je place la pièce de manière à répartir les trous A et B de manière centrée.

Gabarit Kreg Jig Master System K4

Forage.

Gabarit Kreg Jig Master System K4

Les deux trous :

Gabarit Kreg Jig Master System K4

Il ne reste plus qu’à assembler avec les vis adéquates.

Gabarit Kreg Jig Master System K4

Et, dans ce cas-ci, je peux utiliser le serre-joint Kreg fourni dans le kit..

Gabarit Kreg Jig Master System K4

Il permet de maintenir les deux pièces parfaitement alignées pendant l’insertion des vis.

Gabarit Kreg Jig Master System K4

Et ça fonctionne très bien !  🙂

Gabarit Kreg Jig Master System K4

Encore un assemblage réalisé facilement.

Gabarit Kreg Jig Master System K4

Ca en devient presque trop facile…    🙂

Gabarit Kreg Jig Master System K4

Dernier exemple présenté dans cet article, il s’agit de simuler l’assemblage de traverses à un pied de table (par exemple).

Gabarit Kreg Jig Master System K4

Même principe que précédemment.

Gabarit Kreg Jig Master System K4

Seule petite difficulté, et à la différence des autres assemblages présentés plus haut, je souhaite décaler un peu les planches de bois par rapport au pied.

Gabarit Kreg Jig Master System K4

Pour cela, j’utilise simplement des petites cales au moment du vissage.

Gabarit Kreg Jig Master System K4

Avec le pied contre une butée, c’est très facile.

Gabarit Kreg Jig Master System K4

Un côté, puis l’autre.

Gabarit Kreg Jig Master System K4

Et voilà.

Gabarit Kreg Jig Master System K4

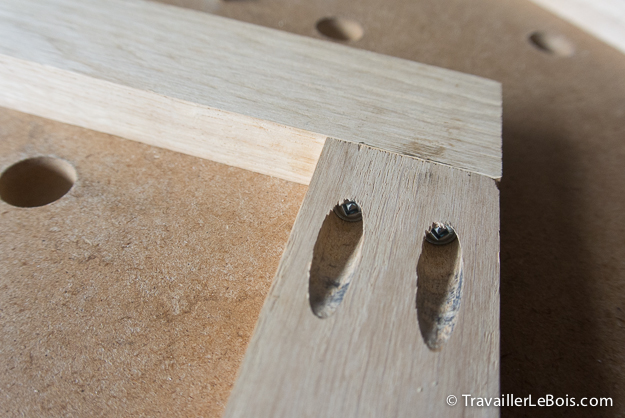

Résultat parfait, et sans aucune difficulté !

Gabarit Kreg Jig Master System K4

En retirant le cache d’aspiration, on peut voir, et c’est assez fascinant, qu’il n’y a AUCUNE poussière ni sciure. Le système est donc tout à fait efficace et permet de travailler dans un environnement « domestique » sans aucun problème.

Gabarit Kreg Jig Master System K4

Les assemblages réunis.

Gabarit Kreg Jig Master System K4

Voilà pour la présentation, et le test, de ce gabarit Kreg Jig K4MS que j’ai découvert et dont je suis déjà un grand fan !

Quand on voit les vidéos sur YouTube, on se dit qu’il faut une certaine habitude… alors que 2-3 forages/vissages suffisent pour appréhender le principe. Comme son nom l’indique, il s’agit bien d’un « gabarit », ce qui fait qu’on ne mesure pas (ou presque), on répète les opérations.

Ce que j’ai aimé :

  • La facilité d’utilisation du système.
  • La rapidité avec laquelle on peut assembler des pièces de bois.
  • La qualité de fabrication de l’ensemble (plastique de bonne qualité).
  • La fourniture complète du kit* Kreg Jig K4MS. Rien ne manque !
    (* attention qu’il existe différentes versions du K4, plus ou moins complètes).
  • Les possibilités, finalement, de ce type d’outil. Créer, réparer, etc.

Ce que j’ai moins aimé :

  • Les vis spécifiques (pas toujours faciles à trouver en magasin).
  • C’est tout pour le moment.  🙂

Ce type d’assemblage est, par ailleurs, très solide mais peut aussi (et encore) être renforcé avec l’utilisation additionnelle de colle.

Je compte réaliser prochainement quelques tests plus poussés, dans différentes essences (ou matières) et avec des vis différentes. Je testerai également les différentes possibilités mobiles du gabarit.
Enfin, j’en profiterai pour le comparer à un de ses concurrents, le gabarit « Undercover Jig » de la société allemande Wolfcraft.

J’espère que vous avez apprécié ce test autant que moi.
Pour ceux qui souhaitent se procurer le gabarit Kreg, il est (notamment) disponible sur Amazon.fr.

Attention que le modèle présenté est bien le K4MS, car il existe des versions moins fournies, dont le K4. Il s’agit également, dans cet article, d’un modèle européen, avec graduation en mm.

Je ne voudrais pas influencer une quelconque décision d’achat mais je suis convaincu que ce type d’outil est idéal pour toute personne qui travaille le bois et qui n’est pas spécialement outillée en machines électroportatives (comme une lamelleuse, une Domino, une mortaiseuse, etc.). Bref, un cadeau idéal pour faire plaisir ou pour se faire plaisir.   🙂

N’hésitez pas à parcourir le site de la société Kreg, il propose plein d’outils intéressants…

Merci pour votre lecture et à bientôt sur TravaillerLeBois.com !



26 réflexions au sujet de « Le gabarit de perçage Kreg Jig K4 Master System »

    1. Alex Auteur de l’article

      Bonjour Rémi,

      Merci pour ton commentaire.
      Effectivement, ce n’est pas spécifique à la marque Kreg (j’ai modifié l’article).
      Par contre, ça reste des vis qu’on ne trouve pas partout.

      A+,

      Alex

      Répondre
  1. Jonath

    Bonjour, pour ma part, j’ai acquis l’undervcover jig de Wolfcraft. Testé sur de la latte à toit pour effectuer un support de coffret pour cacher des tuyuaux d’évacuation. C’est sur qu’il est beaucoup omoins complet que le kit décrit dans l’article. Mais il est surtout beaucoup moins cher. Je pense l’utiliser prochainement pour des assemblages necessitant un peu plus plus de précision.
    Pour l’instant je dirai : les plus = facilité de mise en oeuvre, vis compatible simplement (vba de base). assemblage solide,reglage simple.
    il est livré avec un embout PZ2 un peu long maisil en existe des plus courts dans le commerce qui permettent de visser dans des espaces plus restreints.
    Pour l’instant, pas de critique majeure à formuler. J’ai pris le wolfcraft pour le prix, je voulais tester sans trop dépenser. Je suis convaincu, le prochain achat sera le kreg.
    Merci pour l’article

    Répondre
    1. Alex Auteur de l’article

      Salut Jonathan et merci pour ton avis.

      Attention que le kit Kreg présenté dans l’article est un modèle assez complet (et donc plus onéreux).
      Il existe aussi une version allégée ou encore le Kreg Mini qui lui est même moins cher que le système Wolfcraft.
      Je projete de faire un comparatif entre les deux systèmes un de ces jours.
      A+,
      Alex

      Répondre
  2. Fred

    Bjr
    juste une petite question pratique !
    je compte acheter le kit 4MS pour me faire une grande bibliothèque en médium de 19 mm d’épaisseur.
    je me demandais combien y avait il de vis livrées dans le kit, mais j’ai bien peur que cela ne soit pas suffisant donc pour en commander en mm temps que le kit , j’aimerai savoir qu’elle est la longueur des vis et quel type à pas fin ou non pour des assemblages à angles droit sur du médium de 19 mm.
    j’aimerai bien avoir le manuel en français avant de commander, pourriez vous me le scanner et envoyer ?
    merci
    Fred

    Répondre
    1. Alex Auteur de l’article

      Bonjour Fred,

      Le gabarit Kreg n’est pas livré avec des vis.
      Tu peux soit acheter une valisette avec un assortiment varié.
      Soit acheter une quantité plus importante de vis de ce type, plus adaptées au medium.

      Et pour le manuel, il est dispo en téléchargement ici (en plusieurs langues, dont le français).

      Un achat que tu ne regretteras pas !

      A+,

      Alex

      Répondre
  3. manu

    Bonjour Alex
    très bonne présentation comme d’habitude 😉
    pourrais tu me dire ou l’as tu acheté ton kit, ou sur quel site peut-on être sûr de le trouver en version européenne?
    d’avance merci
    a+
    PS: tant que j’y suis toujours pas de commentaire sur les tests de la GTS10XC ;-))))))

    Répondre
    1. Vizze

      Salut Manu,

      Je viens d’acheter le même kit sur Amazon. J’avais mis il y a 2 mois un traqueur de prix car je le trouvais un peu cher et il y a 15jours le prix a baissé donc je me suis lancé.

      Par contre il n’y a que une 10aines de vis dans la boite donc il faudra prévoir d’en acheter d’autres.

      Répondre
      1. Manu

        Hello
        Merci pour vos réponses, c’est bien le modèle à 125,72€ ?
        Dans un des commentaires de cet article une personne se plaint parce que ce n’est pas du métrique…. Pouvez vous me confirmer que c’est bien en mm?
        Encore merci

        Répondre
  4. mohsine

    Bonjour,
    merci pour cet avis bien détaillé. Je veux bien acheter ce kit, et pour des soucis de livraison , je veux connaitre le poids exact du colis 🙂 c’est une question un peu bizarre, mais bon , c’est ce qu’il me faut !!
    merciiii

    Répondre
    1. Alex Auteur de l’article

      Bonjour Mehdi,
      Le système Kreg permet de fixer deux planches par l’intérieur de l’assemblage (et donc de manière quasi invisible) ce que ne permet pas le foret auquel tu fais référence..
      Merci pour ta visite,
      Alex

      Répondre
  5. Ronan

    Bonjour,

    Je me demandais quelle force peuvent supporter de tels assemblages. Je prépare un lit pour ma fille et me demande si ce genre d’assemblage peut convenir (en soutiens à mes chevilles de 10 ou même à la place). Je travaille avec du mélèze en 33mm d’épaisseur.

    Merci

    Répondre
    1. Alex Auteur de l’article

      Bonjour Ronan,
      Selon moi, il ne devrait pas y avoir de problème.
      Pour autant que la conception du lit soit pensée correctement, et que tu mettes un nombre suffisant de vis..
      Note : à ta place, je mettrais aussi de la colle, en plus, avant de visser.
      Merci pour ta visite,
      Alex

      Répondre
      1. Ronan

        Merci pour ta réponse Alex,

        Un ajout de colle ajouterait certainement à la solidité mais mon cahier des charge prévoit qu’il faut que le lit soit démontable. C’est pourquoi j’avais prévu une combinaison tourillon-vis. Je suppose que 3 tourillons de 10 et deux vis Kreg devraient faire l’affaire.

        Répondre
  6. durale

    bonjour,

    je viens d acquerir le KREG K3 et je souhiate monter un placard de 1600*2500*565. Pensez vous que je puisse utiliser uniquement cet outil sans la lamelleuse ? Pour reboucher les trou que me conseillez vous ?

    Répondre
    1. Alex Auteur de l’article

      Salut,
      Oui, le K3 est suffisant, surtout si tu ajoutes de la colle en plus.
      Pour reboucher les trous, ça dépend si tu comptes le peindre ou le laisser « naturel ».
      Pour moi, le plus simple est d’utiliser de la pâte à bois mais je sais que les américains utilisent de l’enduit rapide (comme pour les plaques de plâtre)
      Bonne chance pour ton placard,
      Alex

      Répondre
      1. Durale

        Merci pour ta reponse alex. Je vais effectivement le peindre et je recherche une finition impeccable, comme pour du mdf j espère que mon choix du pin maritime sera aussi à la hauteur, j hésite aussi avec le CP …

        Répondre

Laisser un commentaire

Votre adresse de messagerie ne sera pas publiée. Les champs obligatoires sont indiqués avec *
