Upgrade d’un aspirateur Festool CTL MIDI

Parmi les outils que j’utilise le plus, il y a mon aspirateur Festool CTL MIDI. Ce modèle, un des premiers de la gamme, est très pratique car il prend peu de place tout en offrant des performances qui n’ont rien à envier à ses grands frères.

Il y a quelques jours, alors que je rangeais mon atelier, j’ai trouvé au sol, un bout de plastique bleu/noir qui devait, sans doute, appartenir à une de mes machines Festool…

C’est ainsi qu’en inspectant mon aspirateur, j’ai remarqué (avec une certaine tristesse, oui, je l’avoue) que celui-ci avait du être malmené par quelqu’un… car son capot était cassé !

Aspirateur Festool CTL MIDI

Hé oui, la partie supérieure était fissurée et certains morceaux avaient disparus.  🙁

Aspirateur Festool CTL MIDI

Il est vrai que cette partie est relativement fragile (je l’avais déjà « ressenti » lors de mes manipulations du tuyau de l’aspirateur) mais là, soit « on » est monté dessus, ce qui a provoqué la casse; soit quelque chose (de relativement lourd) est tombé dessus…

Aspirateur Festool CTL MIDI

Mais que s’est il passé ?!

Après tout, ce n’est pas très grave, ce ne sont que des choses matérielles et, ceux qui me connaissent le savent, je suis plutôt du genre à voir le verre à moitié plein.

L’avantage d’une marque comme Festool, c’est qu’on peut se procurer des pièces détachées assez facilement. Et il me semble avoir vu, un jour, lors de recherches sur le Net, que quelqu’un avait « upgradé » son aspirateur CTL-MIDI d’ancienne génération avec le capot du modèle qui est sorti il y a 2 ans… et proposant, notamment, la fixation pour SYSTAINER T-LOC.

Ci-dessous, l’ancienne version du MIDI que je possède (à gauche) et la nouvelle (à droite) :

Aspirateur Festool CTL MIDI

Pour trouver la bonne pièce, j’ai commencé par relever la référence exacte de mon modèle : 498245.

Aspirateur Festool CTL MIDI

Pour, ensuite, me rendre sur le site de Festool, rubrique Services > Catalogue pièces détachées.

Sur cette page, qui reprend les « éclatés » de toutes les machines de la marque, j’ai constaté bizarrement que ma référence était représentée par le dessin ci-dessous à droite !

Aspirateur Festool CTL MIDI

Mon souvenir était donc bon : en modifiant son aspirateur CTL MIDI, Festool a fait en sorte que les modèles comme les miens puissent, eux aussi, bénéficier du nouveau capot. Super !

J’ai donc commandé la pièce ref. 499748 sur un site hollandais (Non Paint Store) pour un prix de 45,98 euros TTC (février 2016).
Une petite semaine plus tard, le colis était chez moi :

Aspirateur Festool CTL MIDI

Pour ceux qui se posent la question, on ne peut pas acheter uniquement la partie noire (celle qui est cassée sur mon aspirateur) car la base blanche du capot a changé elle aussi. Il faut donc acheter le « kit » complet ».

Aspirateur Festool CTL MIDI

Un pictogramme m’interpelle tout de suite…. Ah tiens !!

Aspirateur Festool CTL MIDI

Ce capot de remplacement est livré avec un set de vis adaptées, différentes de celles d’origine, comme vous le verrez plus bas.

Aspirateur Festool CTL MIDI

C’est parti pour le démontage…

Aspirateur Festool CTL MIDI

D’abord retirer le tuyau d’aspiration.

Aspirateur Festool CTL MIDI

C’est très simple, il suffit de tirer dessus !

Aspirateur Festool CTL MIDI

L’occasion de prévoir un petit nettoyage…

Aspirateur Festool CTL MIDI

Je démonte, ensuite, la partie supérieure.

Aspirateur Festool CTL MIDI

C’est d’ailleurs comme cela qu’on fait pour changer le sac, absolument rien de compliqué.

Aspirateur Festool CTL MIDI

Nous voici, donc, avec les deux parties désolidarisées.

Aspirateur Festool CTL MIDI

Petit comparatif entre les deux capots, on voit bien les différences de conception, notamment au niveau de la forme convexe et concave des raccords plastique blanc / plastique noir.

Aspirateur Festool CTL MIDI

La partie noire est fixée par des vis, comme on peut le deviner sur la photo ci-dessous.

Aspirateur Festool CTL MIDI

Je retourne donc le tout pour continuer le démontage.

Aspirateur Festool CTL MIDI

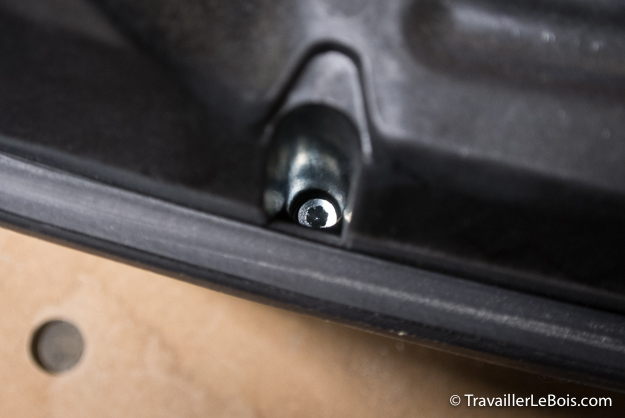

Une vis type Torx.

Aspirateur Festool CTL MIDI

C’est donc là que je vais devoir utiliser les vis fournies avec le nouveau capot.

Aspirateur Festool CTL MIDI

Après repérage de la taille de l’embout Torx : T25….

Aspirateur Festool CTL MIDI

… je constate que deux des quatre vis se trouvent dans une cavité assez profonde.
Impossible d’y aller avec ma visseuse !

Aspirateur Festool CTL MIDI

Heureusement (car on est dimanche) je me souviens avoir, un jour, acheté un set de clés Torx; je suis sauvé !  🙂

Aspirateur Festool CTL MIDI

Tout juste.

Aspirateur Festool CTL MIDI

Je m’aide d’une pince pour avoir plus de force.

Aspirateur Festool CTL MIDI

Une fois les quatre vis dévissées, les deux parties du capot se désolidarisent.

Aspirateur Festool CTL MIDI

Et je me rend compte que l’opération ne sera pas si simple car il y a également des fils électriques dont il faudra tenir compte !

Aspirateur Festool CTL MIDI

Petite pause… On réfléchit car il n’y a pas de mode d’emploi pour cette manipulation.

Aspirateur Festool CTL MIDI

Je vous parlais des vis plus haut, vous pouvez voir que celles fournies avec le nouveau capot (à droite) sont donc plus longues que celles d’origine (à gauche).

Aspirateur Festool CTL MIDI

Bonne nouvelle, la partie noire du capot se détache facilement.

Aspirateur Festool CTL MIDI

J’en profite pour faire un nouveau comparatif…. on peut voir (dans le fond) la différence de conception au niveau de la fente pour le câble électrique.

Aspirateur Festool CTL MIDI

Conception différente, également, de ce fameux passage pour le tuyau d’aspiration.

Aspirateur Festool CTL MIDI

Même constatation sur l’usinage de la pièce.
On se rend compte, ici, que la marque a du avoir de nombreux retours négatifs pour modifier la fabrication de cette pièce…

Aspirateur Festool CTL MIDI

Mais retournons au démontage, avec celui du panneau de commandes (et oui, les fils électriques…), toujours avec une clé à empreinte Torx.

Aspirateur Festool CTL MIDI

Cette partie s’enlève facilement.

Aspirateur Festool CTL MIDI

Ca commence à devenir moins rigolo… et j’avoue que je commence à m’inquiéter; mais c’est un peu tard pour faire marche arrière.

Aspirateur Festool CTL MIDI

Tiens, on peut remarquer que la connexion interne du tuyau est reliée à la prise de terre !

Aspirateur Festool CTL MIDI

En parlant de prise, il faut retirer le câble qui passe à travers la pièce à changer.

Aspirateur Festool CTL MIDI

J’utilise une pince pour retirer le système de retenue du câble d’alimentation.

Aspirateur Festool CTL MIDI

Et je déconnecte deux petites cosses sur le panneau de commandes.

Aspirateur Festool CTL MIDI

Pour ensuite retirer la terre de la prise asservie de l’aspirateur.
Là, j’avoue avoir chipoté. J’ai du y passer au moins 10-15 minutes, de peur de casser quelque chose, mais tout s’est finalement bien terminé !

Aspirateur Festool CTL MIDI

J’a donc pu retirer le câble d’alimentation, sans aucun problème.

Aspirateur Festool CTL MIDI

A nouveau un petit comparatif.
Seule différence constatée dans le haut de l’image (et ce ne sont pas des trous de vis)…

Aspirateur Festool CTL MIDI

Il faut, maintenant, faire le chemin inverse.
Note : je vous épargne les photos du (re)branchement des câbles et autres cosses…

Aspirateur Festool CTL MIDI

C’est là qu’on se dit : « j’espère que je n’ai rien oublié »… sinon je suis bon pour tout (re)démonter !

Aspirateur Festool CTL MIDI

Ceci-dit, tout est quand même vachement bien foutu, on sent qu’on a affaire à de la qualité.
Manquerait plus que ça, pour le prix, vous allez me dire…

Aspirateur Festool CTL MIDI

Le remontage me faisant découvrir des parties que je n’avais pas vues au démontage.

Aspirateur Festool CTL MIDI

On arrive au bout.

Aspirateur Festool CTL MIDI

Je peux déposer le tout sur le (nouveau) capot.

Aspirateur Festool CTL MIDI

Et voilà !

Aspirateur Festool CTL MIDI

Un détail, cependant, les nouvelles pièces sont dépourvues d’inscriptions.

Aspirateur Festool CTL MIDI

Je décolle, donc, celles du capot d’origine…

Aspirateur Festool CTL MIDI

…pour les (re)coller le mieux possible sur le nouveau.

Aspirateur Festool CTL MIDI

C’est pas beau, ça ?   🙂

Aspirateur Festool CTL MIDI

J’avoue que, quand le nouveau modèle est sorti, j’étais un peu « envieux » du système T-LOC qui permet de fixer très rapidement un systainer sur le dessus de l’aspirateur.

Aspirateur Festool CTL MIDI

D’ailleurs, même si le capot est désormais renforcé, je me demande si je ne vais pas laisser un systainer dessus « à demeure », afin d’éviter que le problème ne se reproduise !   🙂

Aspirateur Festool CTL MIDI

Blague à part, je suis plutôt content de mon petit travail. Cette réparation qui s’est finalement transformée en « upgrade » m’a permis de modifier mon aspirateur pour bénéficier des améliorations du modèle : Le système T-LOC, hyper pratique, mais aussi un espace de rangement du tuyau un peu plus grand; sans oublier un renfort de solidité des parties plus « sensibles ».

Je tiens à souligner le sérieux des marques comme Festool qui, en plus de proposer des pièces détachées, améliorent leurs machines sans cesse et ce, en tenant compte des retours d’utilisateurs.

J’espère que ce petit reportage vous permettra, vous aussi, de réparer votre CTL MIDI (ou votre CTL MINI car, apparemment, il s’agit de la même pièce), soit de lui installer également un nouveau capot !

Allez, je retourne bricoler… A bientôt, sur TravaillerLeBois.com.   😉
